1、引言
氣體注入能夠使壓鑄件內部復雜中空結構制造過程得以實現。在固化過程中,將工藝氣體注入到鑄件中,使殘余熔體被轉移到次級腔中,從而形成預定中空結構。
受道路交通日益電氣化和歐洲環境政策目標影響,用于減輕重量的復雜和中空輕質部件以及帶介質承載通道的部件(例如,電機的熱控制)變得日益重要。之前將塑料注塑應用中的氣體注入技術轉移到壓鑄過程中的研究成功已經成功證明了這一創新工藝的廣泛應用領域。
2、氣體注入輔助壓鑄工藝過程的基礎

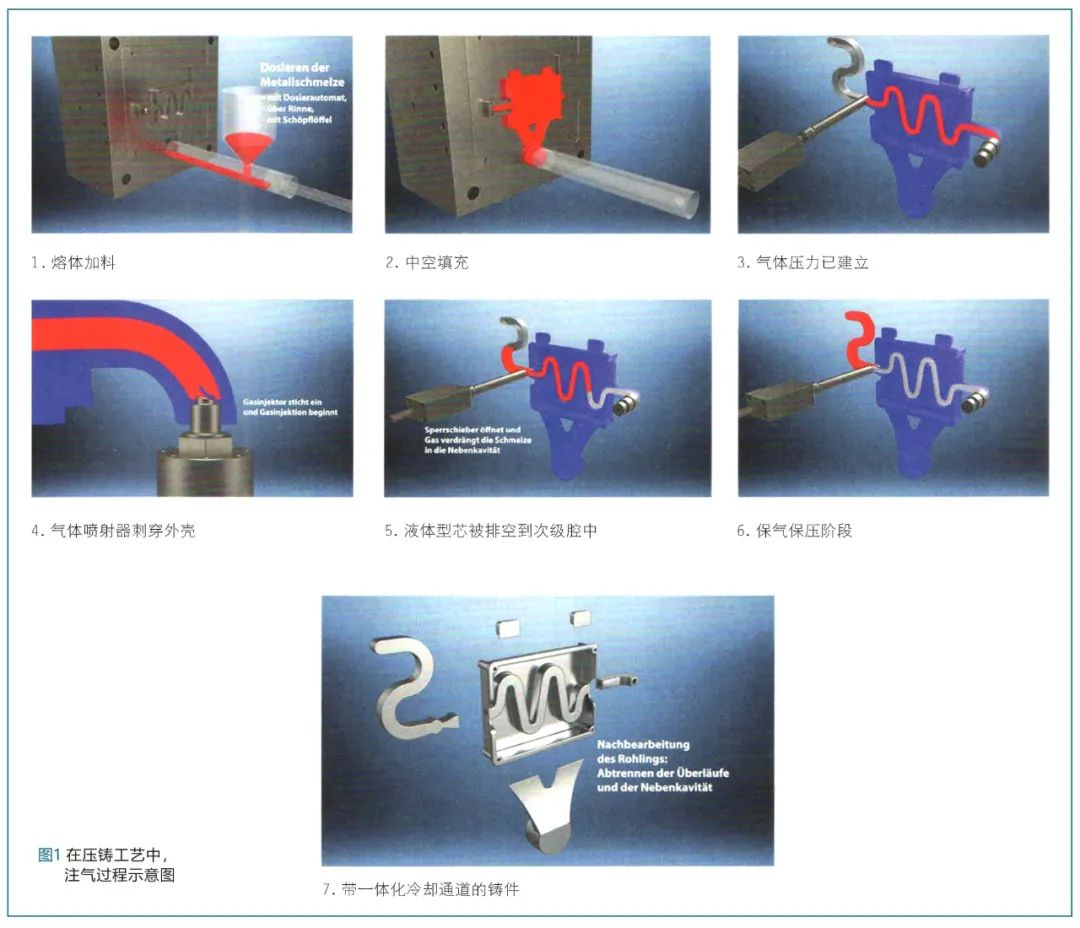

鑄件結構的幾何形狀自由度受壓鑄工藝的工藝相關條件限制。使用滑塊或抽芯只能保證實現有限的功能性幾何形狀。在塑料注塑成型領域已知的氣體注射技術已經在壓鑄工藝中被成功應用到了功能性中空結構制造過程中。與傳統壓鑄工藝一樣,在氣體注射工藝中需進行熔體劑量和模具填充(圖1)。
當壓鑄件在壓鑄模具中發生固化時,氮?dú)馔ㄟ^(guò)穿透鑄件邊緣殼的氣體噴射器被導入到鑄件中。仍保持液體狀態的殘余熔體被擠壓到了經通過閘閥打開的次級腔中。這樣就可以在鑄件中形成一個中空通道。在鑄件成型后,可以通過比較經濟的方式去除被擠壓到次級腔中的鑄造金屬。一般來說,通過氣體注入為用于介質承載的組件的產品設計帶來了新的可能性。如圖2和圖3所示,在壓鑄工藝過程中,可以實現介質承載通道,同時還不會丟失型芯。
這樣就可以取消鑄件后加工成本密集的附加工藝。此外,通過減少需密封的接頭數量,可以降低泄露風險,從電氣部件安全性角度來看,這具有非常大的附加價值。形狀彎曲的中空通道長度約為45厘米,它被用于電子外殼設備的溫度控制(請參見圖2)。在外殼外側,加強筋被安裝到了鑄件上,這樣可以增加散熱面積。通過將中空結構設計到組件結構中,不僅可以提高組件剛度,同時還可以節省材料。圖4示出的是一個由鎂制成的演示器組件,通過中空幾何形狀加固了該組件。這個壓鑄件采用熱室工藝鑄造而成。

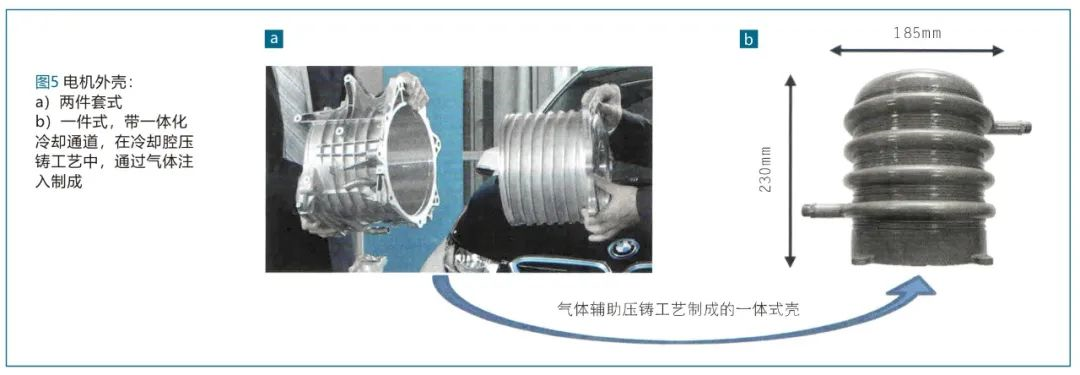

在以下示例中,冷卻通道在傳統電機外殼中可以通過殼體兩部分結構實現。這意味著需要進行復雜的機械加工、焊接和密封等附加工藝,另一方面,氣體輔助壓壓鑄技術可以直接在壓鑄工藝過程中形成冷卻通道,而無需復雜的附加過程。與Nemak歐洲有限公司合作的聯合工業項目向人們展示了將冷卻管道集成到鋁壓鑄件上的一體式電機外殼的可能性(圖5)。
在安裝到電機外殼中的冷卻通道長達235厘米的整個長度上,可以實現通道表面光滑且壁厚均勻(請參見圖3)。借助這一壓鑄件可以使工藝的可能性和優勢變得尤為明顯:
- 產品設計新自由度,
- 制造幾何形狀復雜的中空組件,
- 用一個鑄件代替多部件組合件,
- 制造一件式鑄件,無需進行密封和接縫后加工,
- 與使用插件或丟失型芯相比,省去了額外的工藝過程,
- 通過節省材料以及上游和下游附加的工藝過程,以降低組件成本。
3、最新技術水平
在圖1中以示意圖形式示出的工藝中,中空通道形狀受通道區域內鑄件的外部幾何形狀影響。MAGIT氣體注入工藝過程的高工藝穩定性需要一個穩定的壓鑄工藝過程。需避免壓鑄工藝因素發生劇烈變化,因?yàn)樗鼈儠?huì)對鑄件的固化特性產生直接影響。
除了前面所描述的鑄件和通道的幾何形狀設計以及壓鑄工藝過程工藝條件之外,中空通道的形狀主要還受MAGIT氣體注入工藝過程的三個重要參數影響:
- 因氣體噴射器將氣體注入到鑄件中產生的時間延遲,
- 因開放閘閥釋放次級腔產生的時間延遲,
- 氣體壓力。

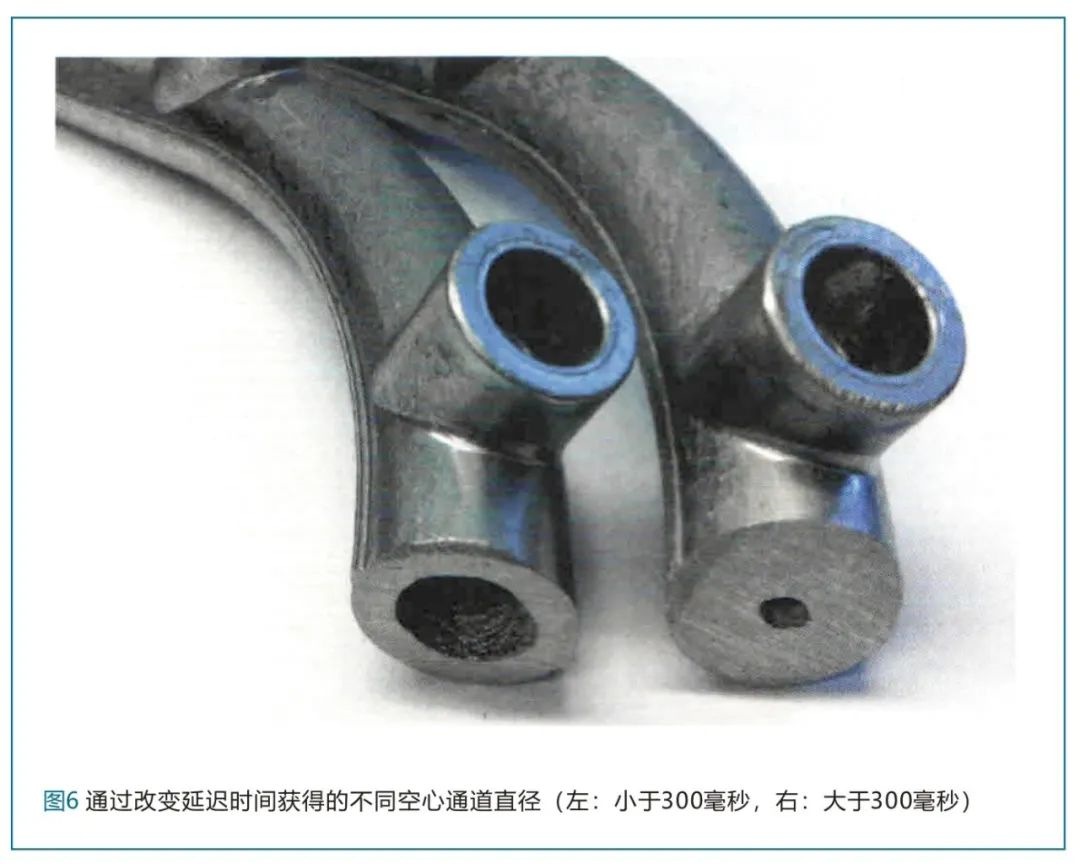

隨著延遲時間的變化,鑄件固化過程繼續向前推進,在進行氣體注入時,固化邊緣層的厚度也在增加,因而產生的中空通道直接也會相應變?。▓D6)。TiK公司提供的MAGIT模塊可使氣體壓力達到兩個壓力級別,最高可達500巴。第一個較低的壓力水平被用于擠壓次級腔中的殘余熔體。在鑄造金屬被完全擠壓到次級腔中之后,為了再次壓縮固化鑄造組織,應將氣體壓力提供至第二個壓力等級。
殘余熔體區域和中空通道的形成受鑄件幾何形狀及壓鑄模具溫度控制影響。
為了檢查MAGIT氣體注入工藝的可行性,并且能夠在結構設計階段盡早預估鑄件中空通道的后續結構,可進行固化模擬。研究工作已經表明,固化模擬結果與鑄件中中空通道的真實幾何形狀相符。
在圖7所示的鑄件中,X射線圖像顯示,管道中心軸向內部區域發生偏移(圖7a)。在使用鑄造軟件MAGMAsoft進行的固化模擬中,借助液相成分示意圖就可以看出這種幾何形狀設計(圖7b)。這是因?yàn)槟>邊^(qū)域在內部偏移時出現了部分過熱的情況,這使得這些區域內的局部固化時間變長了。在注氣時,殘余熔體比例較高,因而形成的中空通道局部壁厚變薄了。

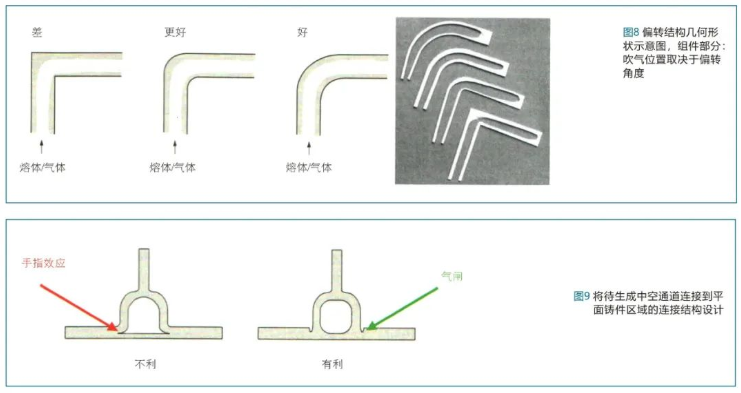

在塑料注塑技術中也可以觀察到上述效果。氣泡也朝通道內部發生了偏轉,并出現了不對稱性。為了實現氣泡位置的對稱性并以此獲得均勻的壁厚,必須將偏轉角相應增大(圖8)。在設計適用于注氣工藝的鑄件時,必須考慮的另一個重要結構設計角度是平面鑄件區域與待創建的中空通道之間的正確連接(圖9)。如果連接設計不當,則過渡區域內就會出現殘余熔體,并且注入的氣體也會滲透到鑄件平面區域內(圖9a)。在塑料注射成型技術中,這種效應被稱為手指效應:通過減小連接區域內的壁厚(氣閘,圖9b)縮短局部固化時間,并增大這個區域內的流動阻力,從而避免產生手指效應。
在項目過程中,應借助各種模擬器組件證明模擬結果的可靠性,這樣,一方面設計人員和壓鑄工人能夠檢查與氣體注入相適應的鑄件的固化特性。另一方面,今后應確定MAGIT工藝中與流動技術相關的過程,因?yàn)樗鼈兪艽芍锌胀ǖ赖膿隙群蜋M截面過渡結構結合形狀設計影響顯著,并且會對其質量造成直接影響,因此,應在結構設計階段盡早確定并找出問題點,以進行優化。在生產過程中,為了監控氣體注入?yún)?shù),模具中需要用到額外傳感器裝置(圖10)。這其中尤其包括隨時間顯示的閘閥及氣體噴射器的路徑走向。借助這兩條使用電感式接近傳感器確定的測量曲線,可以立即識別閘閥及氣體噴射器夾緊端子以及由于發生變化的工藝過程條件。
此外,通過閘閥打開次級腔并通過氣體噴射器噴射氣體而產生的預定和實際時間延遲之間的目標/實際值對比是可以實現的。Electronics GmbH公司提供的位于切面區域的兩個金屬正面接觸式傳感器的信號被用作預定延遲時間的啟動信號。一旦鑄造金屬在壓鑄過程中出現溢流,它們就會發出一個電信號,然后就會相應觸發氣體注入過程。其他重要的測量變量是鑄模內部壓力及鑄模溫度隨時間發生的變化。這些測量曲線是由兩個傳感器確定的,它們位于待生成中空通道區域內的壓鑄模具中。
鑄模溫度以及鑄模內部壓力突然出現的劇烈下降特征在于殘余熔體突破進入次級腔。在這個工藝過程階段,由于壓力得到了釋放,鑄件與壓鑄模具出現了輕微分離。在殘余熔體完全被擠壓到次級腔之后,中空通道內部就形成了進行再次壓縮的氣體壓力。由此,鑄件被更用力地壓到了壓鑄模具表面上,這意味著鑄模內部壓力和鑄模溫度的測量值會再次出現升高。
4、系統技術
為了能夠在傳統壓鑄過程中利用氣體注入過程的優勢,大致需要使用三個附加模塊以及一個用于在氣體注入單元和壓鑄機之間傳輸安全和質量相關工藝數據的規定接口。除了由次級腔部分插件和帶液壓缸的鎖銷構成的緊湊型閘閥模塊之外,還需要將由氣體噴射器和液壓缸構成的噴射模塊插入到壓鑄模具中。這其中包括價格低且交貨期短的標準部件。此外,這些部件被設計成了在壓鑄模具中可以在很短時間內進行組裝和拆卸的結構。
圖11中示出的氣體噴射器應通過一個液壓缸進行操作。材料與噴射器針及帶相應導向套筒的閘閥噴涂組件構成的組合憑借其機械穩定性和耐熱性而具有較長的使用壽命,并可以減少鋁在壓鑄過程中的粘附傾向。出于維護和組裝目的,將部分插件插入到壓鑄模具中,以便使其在幾分鐘之內在壓鑄機的工作狀態下接觸到氣體噴射器。圖12中示出的是MAGIT模塊,它需要占用一個歐洲托盤大小的空間,可被用于提供供應介質、控制和管理氣體注入過程以及采集過程數據并對其進行可視化處理,以及實現與壓鑄機之間的耦合。
根據模具要求和客戶需求,MAGIT電源模塊的模塊化結構支持以下裝備選項:
在一個壓鑄模具中制造一個中空通道(模具模塊I)或兩個中空通道(模具模塊I和II)的技術裝置,用于提供最高可達500巴氣體壓力的單級或多級高壓壓縮機模塊,帶或不帶一體化液壓?jiǎn)卧糜谀>吣K(氣體噴射器和閘閥)。
由于采用模塊化結構,因此在裝備選項方面具有高度靈活性,并且在服務和維護工作中方便接近各個部件。在電源模塊的正面,通過透明外殼始終可以看到供應壓力。
優化的操作高度以及觸摸屏的傾斜角度可實現符合人體工程學的操作。此外,可拆卸控制面板還可以實現與位置無關的系統控制。由于菜單導航設計清晰,因此,很容易就可以實現在自動和手動模式下的直觀操作。除了操作菜單之外,還設置了服務菜單,它可以清楚顯示各個接口的信號傳輸情況,人們也可以直接檢查各個系統組件。
5、MAGIT生產的壓鑄件
上述MAGIT模塊目前被用于生產下述壓鑄件:
在圖13所示的外殼蓋中,實現了中空通道圓形和半圓形橫截面幾何形狀及其各種連接結構與鑄件之間的連接。中空通道彎曲的幾何形狀導致管道長度更長,因而冷卻性能更好。
圖14中所示的外殼也可以被用于冷卻電力電子部件。此外,沿鑄件表面形成了一個半圓形通道橫截面。
通過圖13和圖14中所示的MAGIT生產的壓鑄件可以表明通道幾何形狀的高度靈活性高以及氣體注入工藝可以實現的節約潛力。
6、總結
氣體輔助壓鑄工藝的優勢在于,它一方面可以通過功能集成和零件替換實現部件設計的新可能性。這樣就可以省去機械加工以及單個部件連接和壓縮等費時費力的附加過程。另一方面,它可以實現組件連接位置的靈活設計,這樣就可以在壓鑄過程中直接將軟管接頭連接到鑄件上。因此,通過節省材料和消除耗時耗力的上下游工藝過程就可以達到節省組件成本的目的。在為期36個月的MAGIT項目中,項目重點在于,將氣體輔助壓鑄工藝作為一種適用于大規模量產中空輕質部件及介質承載壓鑄組件的工藝投放到市場
作者Lothar Kallien,F(xiàn)lorian M?user,Thomas Weidler,Aalen和Marcel Op de Laak,特寧根
